上海吉邁閥門制造有限公司主要生產≦Z41X,RRHX明桿彈性座封閘閥≧也是國內閘閥生產商之一。公司創建以來,始終致力于閥門的科技管理和不斷創新,使企業走上了良性循環的規模化經營之路,擁有了一支專業的閥門設計和技術研發隊伍,形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
一、Z41X,RRHX明桿彈性座封閘閥產品概述:
彈性座封閘閥除具有彈性座封閘閥的優點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置.廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等液體管線上作為調節和截流裝置使用。
二、Z41X,RRHX明桿彈性座封閘閥簡介:
產品名稱 : Z41X,RRHX明桿彈性座封閘閥
型號: Z44X/RRHX
口徑: 50~400mm
壓力: 1.0~2.5MPa
材質: 鑄鋼、球墨鑄鐵、不銹鋼

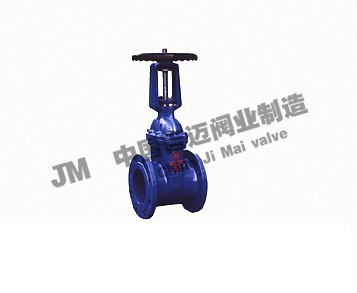

三、Z41X/RRHX明桿彈性座封閘閥結構圖片:
壓力試驗
公稱壓力
PN (MPa)
|
強度試驗
|
水密封/上密封試驗
|
氣密封試驗
|
1.5* PN (MPa)
|
1.1* PN (MPa)
|
0.5-0.7 (MPa)
|
1.0
|
1.5
|
1.1
|
0.6 MPa
|
1.6
|
2.4
|
1.8
|
2.5
|
3.8
|
2.8
|
Z41X/RRHX明桿彈性座封閘閥主要零部件材料:
名 稱
|
材 質
|
閥 體
|
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
|
閘 板
|
球 墨 鑄 鐵 +三 元 乙 丙 或 丁 腈 橡 膠
|
中 口 墊
|
丁 腈 橡 膠、三 元 乙 丙
|
密 封 圈
|
丁 腈 橡 膠
|
支 架
|
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
|
閥 桿
|
不 銹 鋼
|
螺 栓
|
不 銹 鋼
|
壓 蓋
|
球 墨 鑄 鐵、鑄 鋼
|
閥 桿 螺 母
|
銅 合 金
|
手 輪 (傳 動 帽)
|
可 鍛 鑄 鐵
|
Z41X/RRHX明桿彈性座封閘閥主要技術參數:
公稱壓力:1.0~2.5MPa
工作溫度:0~80℃
法蘭標準:GB/T 17241.6 GB9113
公稱通經:50~400mm
適用介質:水、油、氣等
試驗標準:GB13927 AP1598
型號
|
公稱口徑DNmm
|
L
|
D1
|
D
|
Z-Φd
|
H
|
H mln
|
H max
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
全關
|
全開
|
RVHX
Z41X
|
50
|
178
|
125
|
165
|
4-Φ18
|
268
|
313
|
355
|
65
|
190
|
145
|
185
|
4-Φ18
|
296
|
332
|
375
|
80
|
203
|
160
|
200
|
8-Φ18
|
340
|
372
|
415
|
100
|
229
|
180
|
235
|
8-Φ18
|
367
|
424
|
476
|
125
|
254
|
210
|
250
|
8-Φ18
|
424
|
497
|
540
|
150
|
267
|
240
|
290
|
8-Φ23
|
515
|
562
|
600
|
200
|
292
|
295
|
340
|
8-23
|
12-23
|
550
|
680
|
720
|
250
|
330
|
350
|
355
|
410
|
12-23
|
12-25
|
685
|
837
|
875
|
300
|
356
|
400
|
410
|
460
|
12-23
|
12-25
|
760
|
948
|
990
|
350
|
381
|
460
|
470
|
520
|
16-23
|
16-25
|
845
|
1010
|
1050
|
400
|
406
|
515
|
525
|
580
|
16-26
|
16-30
|
945
|
1220
|
1245
|
450
|
432
|
565
|
585
|
640
|
20-26
|
20-30
|
1020
|
1280
|
1310
|
500
|
457
|
620
|
650
|
715
|
20-26
|
20-34
|
1140
|
1480
|
1560
|
600
|
508
|
725
|
770
|
840
|
20-30
|
20-36
|
1320
|
1665
|
1750
|
Z41X,RRHX明桿彈性座封閘閥主要外形連接尺寸:
