美標波紋管閘閥

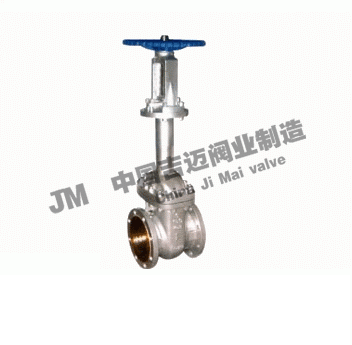

美標波紋管閘閥
產品型號:WZ41H
產品口徑:DN15-DN300
產品壓力:150LB-300LB
連接方式:法蘭
閥體材質:鑄鋼,不銹鋼
聯系 Q Q:2487747836
聯系傳真:021-51079323
聯系電話:021-51078382
公司Email:jmvalves@126.com
公司名稱:上海吉邁閥門制造有限公司
公司賬號:03403300040016116
開戶銀行:中國農業銀行上海都市路分理處
服務承諾:以客戶為根本,我公司盡己所能滿足客戶的要求,做好售后服務。 產品質量嚴格把關,在質保期(12個月)內,實行“三包”服務(包退、包換、包修)

產品說明   服務承諾   訂貨流程
上海吉邁閥門制造有限公司主要生產≦美標波紋管閘閥≧也是國內閘閥生產商之一。公司創建以來,始終致力于閥門的科技管理和不斷創新,使企業走上了良性循環的規模化經營之路,擁有了一支專業的閥門設計和技術研發隊伍,形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。


美標波紋管閘閥產品概述:
法蘭連接美標波紋管閘閥適用于公稱壓力CLASS150~900LBS,工作溫度-29~350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。 美標波紋管閘閥的主要結構特點 :1、產品結構合理、密封可靠、性能優良、造型美觀;2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長;3、閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能;4、雙重密封,性能更可靠;5、閥桿升降位置指示,更直觀;6、零件材質及法蘭,對焊端尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要。

美標波紋管閘閥

主要外型尺寸、連接尺寸和重量

美標波紋管閘閥外形尺寸圖
型號 WZ41-150LB
壓力 等級 150LB
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量 8 9 10 15 22 30 42 55 70 100 140 180 250 350 450
型號 WZ41-300LB
壓力 等級 300LB
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 300 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量 9 10 12 18 25 38 53 70 88 125 175 225 310 440 560
型號 WZ41-600LB
壓力 等級 600LB
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量 11 13 16 24 32 50 70 90 105 165 230 300 400 570 730

主要零部件材質


美標波紋管閘閥總裝圖
序號 名稱 材質
1 閥體 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2 閥板 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3 閥桿 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4 墊片 柔性石墨+不銹鋼
5 雙頭螺栓 ASTM 193-B7、A320-B8、A193-B8M
6 六角螺母 ASTM A194-2H、A194-8、A194-8M
7 閥蓋 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8 波紋管組件 ASTM A182-F304、F316、F321、F304L、F316L
9 填料 柔性石墨
10 填料壓蓋 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11 支架 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12 閥桿螺母 銅合金
13 手輪 ASTM A536 Gr.60-40-18、A216-WCB

技術規范

結構形式 BB-BG-OS & Y
驅動方式 手動
電動
設計標準 API1600、API6D
結構長度 ASME B16.10
連接法蘭 ASME B16.5
試驗和檢驗 API598、API6D

產品性能規范

公稱壓力(LB) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用溫度(℃) 使用介質
150 3.0 2.2 ≤350℃ 水、蒸汽、油品等
300 7.5 5.5
600 15.0 11.0
900 22.5 16.5
