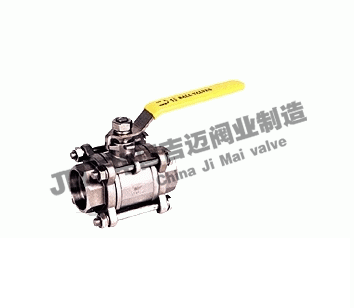

三片式手柄球閥產品概述：

產品名稱： 三片式球閥

產品特點： 應用規范公稱壓力：1.6-6.4MPa 適用溫度范圍：-20~232℃~350℃ 適用介質：水、油、氣及某些腐蝕液體（W.O.G）螺紋類型：G·NPT.BSPT.BSP.DIN259/2999 三片式球閥價格,三片式球閥廠家,三片式球閥。

主要零件材料：

序號	零件名稱	材質
		不銹鋼	碳鋼
1	閥體	不銹鋼CF8M	碳鋼WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	閥蓋	不銹鋼CF8M	碳鋼WCB
4	球體	不銹鋼SS316	不銹鋼SS304
5	閥桿	不銹鋼SS316	不銹鋼SS316
6	螺母	不銹鋼SS304	FCD45
7	墊圈	不銹鋼SS304	FCD45
8	手柄套	塑料	塑料
9	手柄	不銹鋼SS304	不銹鋼SS304
10	閥桿螺母	不銹鋼SS304	B7
11	墊圈	不銹鋼SS304	不銹鋼SS304
12	填料壓蓋螺母	不銹鋼SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙稀PTFE
14	止推墊圈	聚四氟乙烯PTFE	聚四氟乙稀PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙稀PTFE
16	螺栓	不銹鋼SS304	B8

三片式球閥主要尺寸：

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280
重量WT（g）	400	405	640	890	1160	2195	2940	4865	7

三片式手柄球閥Q11F主要圖紙：
