上海吉邁閥門制造有限公司主要生產≦Q61F全焊接球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！
Q61F全焊接球閥產品概述：
全焊接球閥閥體是由鋼管焊接而成。球墊采用強化聚四氟乙烯。閥桿采用防爆設計。溫度范圍：-29~150℃。全焊接球閥廣泛應用天然氣、石油、供熱、化工及熱電管網等長輸管線領域。
1、城市燃?xì)猓喝細廨敵龉艿馈⒅鞲删�及各支線供應管道等。
2、集中供熱：大型供熱設備輸出管線、主干線、支線。
3、熱交換機：管道及回路啟閉。
4、鋼鐵廠：各種流體管道、廢氣釋放管道、煤氣和熱力供應管道、燃料供應管道。
5、q61一體化焊接球閥用于各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。
q61f全焊接球閥的主要特點：
1、焊接一體球閥由全焊接的閥體和增強四氟密封墊組成，可以在頻繁操作，有雜質及化學物質的情況下長壽命運行。
2．焊接一體球閥研磨精細的不銹鋼球體可以保證多年開閉自如，運行可靠。
3．采用浮球和固定結構，斜面彈性保證密封圈緊壓在球體之上，即使壓力不穩定的情況下，閥門可保證嚴密。
4．焊接一體球閥閥桿的防泄漏結構使用兩o型圈，使閥桿轉動自如且密封嚴密。
5．不需要維護，調整及潤滑，易于安裝，在低運行費用下長期可靠運行。
6．焊接一體球閥閥桿可以加長、易于保溫。
7．操作手柄可以拆下，換向安裝。
8．全焊接球閥閥體不含沉重且不可靠的鑄件。
9．安裝調節機構，非常安全的閥門。
產品執行標準：q61f全焊接球閥的執行標準
|
產品規范
|
設計規范
|
結構長度
|
連接法蘭
|
試驗 與檢驗
|
|
gb/t12237
|
gb/t15188.1
|
gb/t12224
|
gb/t13927
|
|
api6d
|
asme/ans b16.10
|
asme/sns b16.25
|
api 598
|
主要性能規范：q61f全焊接球閥主要性能規范
|
公稱壓力
|
1.6 mpa
|
2.5 mpa
|
4.0 mpa
|
6.4 mpa
|
10.0 mpa
|
150 lb
|
300 lb
|
600 lb
|
|
強度試驗
|
2.4 mpa
|
3.75 mpa
|
6.0 mpa
|
9.5 mpa
|
15.0 mpa
|
3.1 mpa
|
7.5 mpa
|
15.0 mpa
|
|
水密封試驗
|
1.76mpa
|
2.75 mpa
|
4.4 mpa
|
7.04 mpa
|
11.0 mpa
|
2.2 mpa
|
5.5? mpa
|
11.0 mpa
|
|
氣密封試驗
|
0.6mpa
|
主要零部件材料：q61f全焊接球閥主要零部件材料
|
名稱
|
碳鋼
|
cf8類
|
cf8m
|
cf3m
|
|
閥體
|
碳鋼
|
a351-cf3
|
a351-cf8m
|
a351-cf3m
|
|
球閥
|
a351-cf8
|
a351-cf3
|
a351-cf8m
|
a351-cf3m
|
|
閥桿
|
2cr13
|
a182-f304l
|
a182-f316
|
a182-316l
|
|
閥座
|
rtfe
|
rtfe
|
rtfe
|
rtfe
|
|
o形圈
|
全氟橡膠
|
全氟橡膠
|
全氟橡膠
|
全氟橡膠
|
產品結構尺寸：q61f全焊接球閥
|
dn
|
l
|
d
|
d1
|
d2
|
|
15
|
230
|
10
|
21．3
|
33．7
|
|
20
|
230
|
10
|
26．9
|
42．4
|
|
25
|
230
|
15
|
33．7
|
48．3
|
|
32
|
230
|
20
|
42．4
|
60．3
|
|
40
|
260
|
25
|
48．3
|
76．1
|
|
50
|
300
|
32
|
60．3
|
88．9
|
|
65
|
300
|
40
|
76．1
|
114．3
|
|
80
|
300
|
50
|
88．9
|
139．7
|
|
100
|
325
|
65
|
114．3
|
168．3
|
|
125
|
325
|
80
|
139．7
|
177．8
|
|
150
|
350
|
100
|
168．3
|
219．1
|
|
200
|
400
|
125
|
219．1
|
273
|
|
250
|
530
|
150
|
273
|
355．6
|
|
300
|
550
|
200
|
323．9
|
457
|
|
350
|
650
|
250
|
355．6
|
508
|
|
400
|
760
|
300
|
406．4
|
610
|
|
500
|
914
|
350
|
508
|
680
|
|
600
|
1067
|
400
|
610
|
830
|

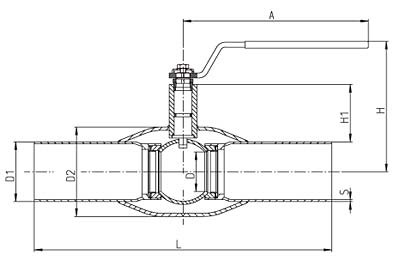

全焊接球閥結構圖紙:
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
