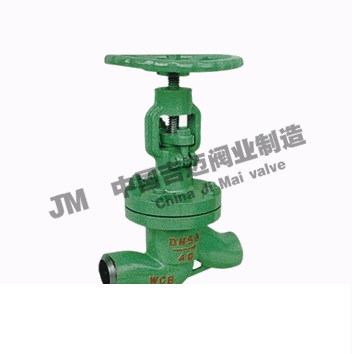

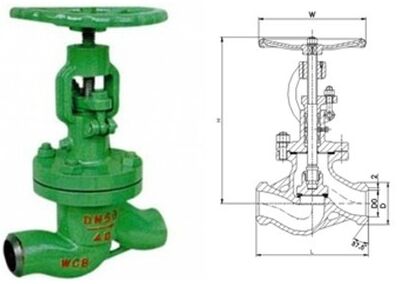

焊接真空隔離截止閥產品概述：
主要結構特點及用途
1、真空截止閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。 2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。 3、結構簡單、緊湊、檢修方便，使用壽命長。 4、閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。 5、本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。 該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
主要性能規范
產品類型 Product type
殼體強度試驗/MPa Sheli strangth test
上密封試驗/MPa Back seal test
密封試驗/MPa Seal test
適用介質 Applicable medium
適用溫度/℃ Applicable temperature
NKJ61H-40
6.O
4.4
水、蒸汽、空氣 Water、Steam、Air
≤425
NKJ61H-64
96
7.O
NKJ61H-100
15.O
11.0
11.O
NKJ61Y-40l
≤550
NKJ61Y-64l
9.6
7.0
NKJ61Y-1OOI
真空截止閥主要零件材料
零件名稱 Part name
閥體、閥蓋Body Bonnet
閥桿 Valve Stem
閥瓣 Disc
密封面 Sealing face
閥桿螺母 Yokenut
填料 Packing
緊固件 Fasteher
NKJ61H-C型
25或WCB
鉻不銹鋼 Crstain mless teel
鉻不銹鋼 Crstain mless steel
H：合金鋼 H：alloy steel
鋁青銅 AI bronze
膨脹復合石墨 Expanding compound graphlte
優質碳鋼 High-grade carbon steel
NKJ61Y-l型
鉻鉬鋼 Cr.Mo steel
20CrlM01vA或38CrMoAlA
12CrlMo 1VA
Y：硬質合金 Y:oarbide alloy
