上海吉邁閥門制造有限公司主要生產≦德標Y型過濾器≧也是國內過濾器生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
一、德標Y型過濾器產品概述

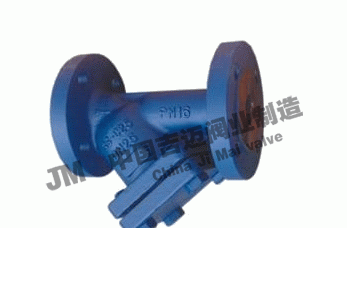

GL41H德標Y型過濾器是采用德國制造標準生產的一款過濾器產品，也屬于德標閥門的一種，是輸送介質的管道系統不可缺少的一種過濾裝置，主要適用于熱油系統、電站、蒸汽系統、熱水系統、熱電廠、天然氣供應系統、水循環系統、冷凍系統等行業，其執行標準為：結構長度標準DIN3202-F1系列；法蘭標準DIN2531-2545；殼體強度試驗1.5×PN。
我廠生產的德標Y型過濾器可根據客戶不同需要設置過濾網目數，一般通水網為 10~20 目，通氣網為 40~100 目，通油網為 100~160 目(特殊情況可按用戶要求制作過濾網)。
二、德標Y型過濾器主要零件部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
DGL41H-C
|
DGL41H-P
|
DGL41H-R
|
|
1
|
閥體
|
GG GS-C25
|
CF8
|
CF8M
|
|
2
|
閥蓋
|
GG GS-C25
|
CF8
|
CF8M
|
|
3
|
濾網
|
S.S304
|
|
4
|
螺栓
|
A193-B7
|
1Cr18Ni9Ti
|
|
5
|
螺母
|
A1942H
|
1Cr18Ni9Ti
|
|
6
|
中密封墊片
|
柔性石墨+SS304
|
|
7
|
螺塞
|
S.S304
|
三、德標Y型過濾器主要執行標準表
|
結構長度標準
|
DIN3202-F1
|
|
連接法蘭標準
|
DIN2531-2545
|
|
壓力溫度等級
|
GB/T12224-2005
|
|
試驗檢驗標準
|
GB/T13927-2008
|
四、德標Y型過濾器主要外型尺寸表
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
尺寸
|
Kv值
(m3/h)
|
重量(Kg)
|
|
L
|
H
|
PN16
|
PN25
|
PN40
|
|
1.6-4.0
|
15
|
130
|
85
|
7
|
3
|
3.5
|
4
|
|
20
|
150
|
95
|
11
|
4
|
4
|
5
|
|
25
|
160
|
110
|
18
|
5
|
5.5
|
6
|
|
32
|
180
|
125
|
26
|
7
|
7
|
8
|
|
40
|
200
|
145
|
37
|
9
|
9
|
10
|
|
50
|
230
|
155
|
60
|
12
|
12
|
13
|
|
65
|
290
|
175
|
100
|
16
|
16
|
19
|
|
80
|
310
|
210
|
150
|
21
|
21
|
24.5
|
|
100
|
350
|
230
|
230
|
30
|
32
|
35
|
|
125
|
400
|
270
|
330
|
43
|
47
|
51
|
|
150
|
480
|
300
|
400
|
61
|
64
|
71
|
|
200
|
600
|
385
|
650
|
121
|
144
|
144
|
|
250
|
730
|
535
|
1200
|
154
|
178
|
178
|
|
300
|
850
|
680
|
1900
|
255
|
285
|
285
|
|
350
|
980
|
680
|
1850
|
358
|
378
|
420
|
|
400
|
1100
|
780
|
2890
|
485
|
500
|
520
|
五、德標Y型過濾器蓋部排污孔M規格表
|
DN15-20
|
M10×1.5
|
|
DN25-32
|
M12×1.5
|
|
DN40-80
|
M20×1.5
|
|
DN100-150
|
M27×1.5
|
|
DN200-300
|
M33×1.5
|
|
DN350及以上
|
M48×2
|
德標Y型過濾器結構圖紙：
