上海吉邁閥門制造有限公司主要生產≦法蘭水封截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

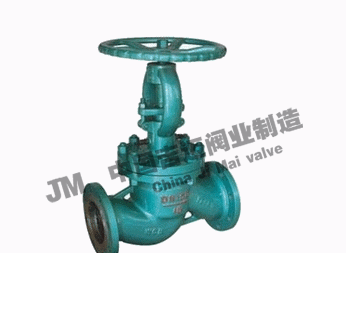

產品概述：
法蘭水封截止閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、焊接，結構形式可選用直通式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN15-600mm，材質可選用鑄鐵、鑄鋼、不銹鋼。
水封截止閥引用標準：
設計與制造：JB/T3595
結構長度：GB/T15188.1
壓力溫度等級：GB/T3595
試驗與檢驗：GB13927JB/T9092
水封截止閥用途：
水封截止閥適用于公稱壓力PN2.5～4.0Mpa，工作溫度0～425℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的管道上，切斷或接通介質,適用介質為：水、油品、蒸汽和非腐蝕氣體。
水封截止閥結構特點：
1.水封截止閥按國家標準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
2.填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保證良好的氣密性。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.結構緊湊，操作靈活，檢修方便，使用壽命長。
5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
水封截止閥主要零件的材料說明：
|
閥 體
|
25、WCB
|
|
閥 蓋
|
25、WCB
|
|
支 架
|
25、WCB
|
|
閥 瓣
|
2Cr13、WCB
|
|
閥 桿
|
2Cr13
|
|
閥 座
|
25、304
|
|
密封環
|
包覆墊、增強柔性石墨
|
|
填 料
|
膨脹柔性石墨
|
|
閥桿螺母
|
ZCuA110Fe3
|
焊接水封截止閥主要尺寸及重量：
|
公稱通徑DN(mm)
|
尺寸
|
重量
|
|
L
|
D1
|
D2
|
H
|
D0
|
|
DS/J61H-25/40
|
|
10
|
130
|
10
|
28
|
272
|
120
|
5
|
|
15
|
130
|
15
|
41
|
272
|
120
|
6
|
|
20
|
150
|
20
|
44
|
280
|
120
|
6
|
|
25
|
160
|
25
|
52
|
332
|
160
|
8
|
|
32
|
190
|
32
|
64
|
342
|
160
|
10
|
|
40
|
200
|
40
|
75
|
395
|
200
|
16
|
|
50
|
230
|
50
|
75
|
431
|
240
|
23
|
|
65
|
290
|
65
|
103
|
457
|
280
|
32
|
|
80
|
310
|
80
|
116
|
505
|
320
|
43
|
|
100
|
350
|
100
|
140
|
549
|
360
|
58
|
|
125
|
400
|
125
|
171
|
621
|
400
|
94
|
|
150
|
480
|
150
|
198
|
705
|
400
|
119
|
|
200
|
600
|
200
|
254
|
828
|
400
|
165
|
法蘭水封截止閥主要規格尺寸：
|
公稱通徑DN(mm)
|
尺寸
|
重量
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-φd
|
H
|
D0
|
|
DS/J41H-25
|
|
10
|
130
|
90
|
60
|
40
|
16
|
4-14
|
272
|
120
|
6
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-14
|
272
|
120
|
6
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-14
|
280
|
120
|
6
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-14
|
332
|
160
|
10
|
|
32
|
190
|
135
|
100
|
78
|
18
|
4-18
|
342
|
160
|
11
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-18
|
395
|
200
|
17
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-18
|
431
|
240
|
24
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-18
|
457
|
280
|
33
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-18
|
505
|
320
|
47
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-23
|
549
|
360
|
62
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-25
|
621
|
400
|
96
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-25
|
703
|
400
|
128
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-25
|
828
|
400
|
168
|
法蘭水封截止閥主要規格尺寸：
|
公稱通徑DN(mm)
|
尺寸
|
重量
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-φd
|
D6
|
f
|
H
|
D0
|
|
DS/J41H-40
|
|
10
|
130
|
90
|
60
|
40
|
16
|
4-14
|
35
|
4
|
272
|
120
|
6
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-14
|
40
|
4
|
272
|
120
|
7
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-14
|
51
|
4
|
280
|
120
|
8
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-14
|
58
|
4
|
332
|
160
|
10
|
|
32
|
190
|
135
|
100
|
78
|
18
|
4-18
|
66
|
4
|
342
|
160
|
11
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-18
|
76
|
4
|
395
|
200
|
17
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-18
|
88
|
4
|
437
|
246
|
25
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-18
|
110
|
4
|
457
|
280
|
34
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-18
|
121
|
4
|
505
|
320
|
47
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-23
|
150
|
4.5
|
549
|
360
|
62
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-25
|
176
|
4.5
|
621
|
400
|
96
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-25
|
204
|
4.5
|
705
|
400
|
128
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-25
|
|
|
|
|
|

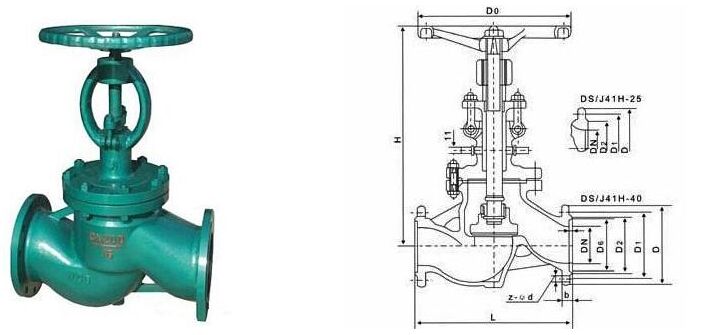

法蘭水封截止閥結構圖紙：
