上海吉邁閥門制造有限公司主要生產≦J29H壓力表針型閥≧也是國內針型閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：
J29H壓力表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。
J29H,壓力表針型閥應用規范
1、設計制造：GB/T 12224-1989 ；JB/T 7747-1995
2、連接形式：對焊式管接頭；內螺紋連接
3、結構特征：錐面密封；浮動閥瓣
4、閥門檢驗和實驗：JB/T 13927-1992
5、材料：碳鋼按 GB/T 12228-1989 的規定 不銹鋼按 GB/T 1220-1989 的規定
J29H/W壓力表針型閥主要零部件材料
|
零件名稱
|
閥體
|
閥桿
|
閥底座
|
填料
|
填料閥蓋
|
手輪
|
|
J29H/W-320
|
碳鋼
|
鉻不銹鋼
|
聚四氟乙稀、柔性石墨
|
碳鋼
|
優質碳鋼
|
|
J29H/W-320P
|
鉻鎳不銹鋼
|
鉻不銹鋼
|
鉻鎳不銹鋼
|
不銹鋼
|
J29H,壓力表針型閥主要性能規范
|
型號
|
公稱壓力(MPa)
|
試驗壓力(MPa)
|
工作壓力
(MPa)
|
工作溫度
(℃)
|
適用介質
|
|
殼體 (MPa)
|
密封
(液)
|
密封 (氣)
|
|
J29H/W-320
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
P≤540℃
|
液化石油氣水、酸、蒸汽、油品等
|
|
J29H/W-320
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
C≤425℃
|
J29H,壓力表針型閥主要外型及連接尺寸
|
型號
|
公稱直徑(mm)
|
尺寸
|
重量(Kg)
|
|
L1
|
D1
|
D2
|
L2
|
H
|
H1
|
M1
|
M2
|
|
J29H/W-320
|
3
|
60
|
65
|
50
|
65
|
85
|
93
|
M14×1.5
|
M20×1.5
|
1.0
|
|
J29H/W-320
|
6
|
60
|
65
|
50
|
65
|
85
|
93
|
M14×1.5
|
M20×1.5
|
1.0
|

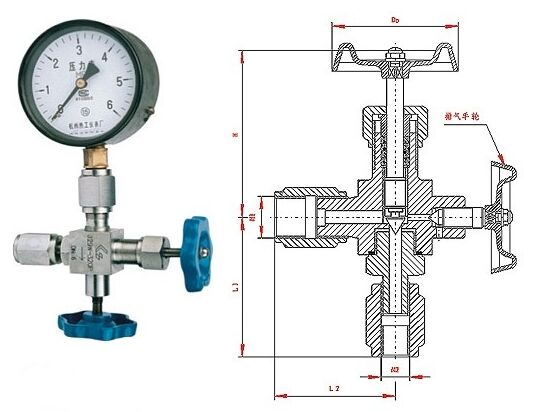

J29H壓力表針型閥圖紙：
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
