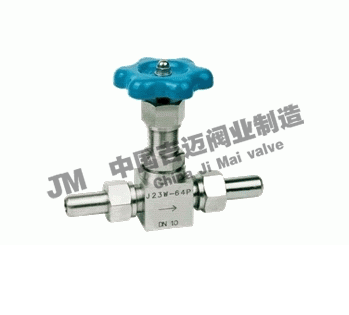

J23W外螺紋針型閥產品概述 外螺紋針型閥 產品型號：J23W 公稱通徑：DN6-DN25 材質：碳鋼、不銹鋼 壓力：PN2.5-PN4.0 適用介質：液化石油氣、酸、水、蒸汽、油品等.
J23W外螺紋針型閥主要零件材料
零件名稱 Part name
閥桿，閥蓋 Stem，Bonnet
閥桿，閥瓣 Stem，disc
填料 Packing
J21 /3W-16P
鉻鎳不銹鋼 Cr. Ni Stainless steel
聚四氟乙稀，柔性石墨 PTFE，Soft graphite
J21 /3W-160、J2W1 3-40
優質碳鋼 High grade carbon steel
鉻不銹鋼 Cr. Stainless steel
J23W外螺紋針型閥主要性能規范
型號 Type
公稱壓力PN Mpa
試驗壓力PS(Mpa)_Test pressure
工作壓力(Mpa) Working pressure
工作溫度(OC) Working temps.
適用介質Applicable medium
殼體 Shell
密封(液)Seal
密封(氣)Seal
J23W-16
1.6
2.4
1.76
0.6
P≤540OC
液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J23W-40P
4.0
6.0
4.4
J23W-160
16.0
24.0
17.6
C≤425 OC
J23W-320P
32.0
48.0
35.2
J23W-420P
42.0
63.0
46.2
J23W外螺紋針型閥主要外形及連接尺寸
公稱直徑DN（mm）
尺寸 Dimension
重量(kg)Weight
Do
D1
D2
L
H1
H2
M
6
65
14
140
96
106
20×1.5
0.9
10
80
18
160
115
125
24×1.5
1.18
15
100
22
180
122
132
30×2
2.0
20
110
28
220
156
166
3.5
25
33
230
169
39×2
4.3

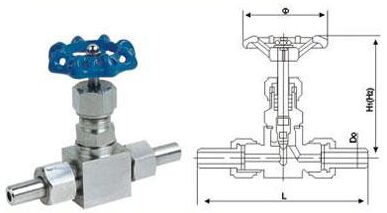

J23W外螺紋針型閥結構圖紙;
