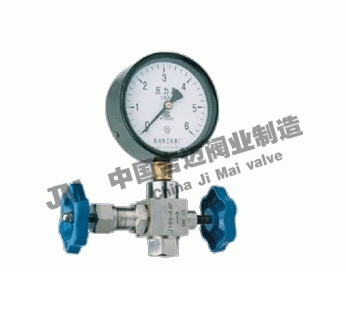

J19H壓力表針型閥主要零件材料 碳鋼、不銹鋼 工作壓力 1.6~32MPa（MPa） 工作溫度 ≤425（℃） 使用介質：水、油品、液化石油氣、蒸汽、酸堿液.
二、J19H壓力表針型閥主要零部件材料
零件名稱 Part name
閥桿 Stem
閥體 Body
閥底座 Base
填料 Packing
填料閥蓋 Packing bonnet
手輪Handwheel
J19H-320-DN6
碳鋼 Carbon steel
鉻不銹鋼 Cr. Stainless steel
聚四氟乙稀，柔性石墨 PTFE，Soft graphite
碳鋼Carbon steel
優質碳鋼 High grade carbon steel
J19W-320P-DN15
鉻鎳不銹鋼 Cr. Ni Stainless stee
鉻鎳不銹鋼 Cr. Ni Stainless steel
不銹鋼Stainless steel
三、J19H壓力表針型閥 主要性能規范
型號 Type
公稱壓力PN Mpa
試驗壓力PS(Mpa) Test pressure
工作壓力(Mpa) Working pressure
工作溫度(OC) Working temps.
適用介質Applicable medium
J19H-320
32.0
48.0
35.2
0.6
P≤540OC
液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J19W-320P
C≤425 OC
四、J19H壓力表針型閥 主要外形及連接尺寸
公稱直徑 DN（mm）
尺寸 Dimension
重量Weight
L1
Do
D2
D1
H
H1
M1
Rc
6
100
65
14
5
110
M20×1.5左
-
1.2
15
85
M20×1.5
G1/2”
1.0

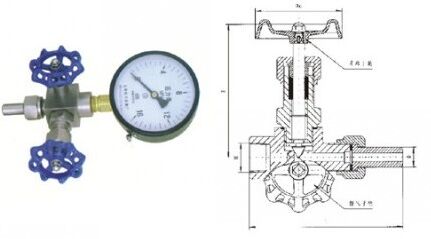

J19H壓力表針型閥結構圖紙：
