D71X、D371X、D671X、D971X中線對夾蝶閥


D71X、D371X、D671X、D971X中線對夾蝶閥
產品型號:D71X、D371X、D671X、D971X
產品口徑:DN50-DN1200
產品壓力:1.0mpa-1.6mpa
連接方式:對夾中線
閥體材質:鑄鐵,鑄鋼
聯系 Q Q:2487747836
聯系傳真:021-51079323
聯系電話:021-51078382
公司Email:jmvalves@126.com
公司名稱:上海吉邁閥門制造有限公司
公司賬號:03403300040016116
開戶銀行:中國農業銀行上海都市路分理處
服務承諾:以客戶為根本,我公司盡己所能滿足客戶的要求,做好售后服務。 產品質量嚴格把關,在質保期(12個月)內,實行“三包”服務(包退、包換、包修)

產品說明   服務承諾   訂貨流程
上海吉邁閥門制造有限公司主要生產≦D71X、D371X、D671X、D971X型中線對夾蝶閥≧也是國內閥生產商之一。公司創建以來,始終致力于閥門的科技管理和不斷創新,使企業走上了良性循環的規;洜I之路,擁有了一支專業的閥門設計和技術研發隊伍,形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。


產品概述

D71X、D371X、D671X、D971X型中線對夾蝶閥公稱壓力≤1.6MPa的食品、制藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

【閥門型號】

中線對夾氣動蝶閥的常見型號有:d671x-10、d671x-16、d671f-10、d671f-16等。

【產品特點】

1、結構簡單緊湊、小型輕便,容易拆裝及維修,并可在任意位置安裝。

2、90°回轉,啟閉迅速。

3、由扭矩產生彈性密封,密封可靠。

4、選擇不同零部件材質,可適用于多種介質。

【執行標準】

設計規范: GB/T 12238

結構長度: GB/T 12221

法蘭連接: GB/T 9113

試驗與檢驗:GB/T 13927

【性能參數】

中線對夾蝶閥型號

D371X-10
D371X-16
D371F-10
D371F-16

D671X-10
D671X-16
D671F-10
D671F-16

D971X-10
D971X-16
D971F-10
D971F-16

工作壓力(MPa) 1.0~1.6 (PN10-PN16)
適用溫度(℃) ≤180℃
適用介質 空氣、水、蒸氣、煤氣、油品等
材料 閥體 鑄鐵 球鐵 碳鋼 不銹鋼 鋁合金
蝶板 鑄鐵 球鐵 碳鋼 不銹鋼 鋁合金
閥桿 2Cr13 F304 F316
密封面 橡膠 NBR EPDM PTFE
填料 柔性石墨 PTFE

【主要連接外形尺寸】


公稱通徑
(DN)
主要外形尺寸 主要連接尺寸
1.0MPa 1.6MPa 2.5MPa
L H H0 A B D0 n-Фd D0 n-Фd D0 n-Фd
50 43 63 315 180 65 110 4-Ф14 125 4-Ф18 125 4-Ф18
65 46 70 330 180 65 130 4-Ф14 145 4-Ф18 145 4-Ф18
80 46 83 390 245 72 150 4-Ф18 160 8-Ф18 160 8-Ф18
100 52 105 431 240 72 170 4-Ф18 180 8-Ф18 180 8-Ф18
125 56 115 455 240 72 200 8-Ф18 210 8-Ф18 210 8-Ф18
150 56 137 626 350 93 225 8-Ф18 240 8-Ф22 240 8-Ф22
200 60 164 720 350 93 280 8-Ф18 295 8-Ф22 295 12-Ф22
250 68 206 800 550 350 335 12-Ф18 350 12-Ф22 355 12-Ф26
300 78 230 860 600 350 395 12-Ф22 400 12-Ф22 410 12-Ф26
350 78 248 883 600 350 445 12-Ф22 460 16-Ф22 470 16-Ф26
400 102 289 972 600 350 495 16-Ф22 515 16-Ф26 525 16-Ф30
450 114 320 1043 750 380 550 16-Ф22 565 20-Ф26 585 20-Ф30
500 127 343 1098 750 380 600 20-Ф22 620 20-Ф26 650 20-Ф33
600 154 413 1236 750 380 705 20-Ф26 725 20-Ф30 770 20-Ф36
700 165 478 1431 750 380 810 24-Ф26 840 24-Ф30 840 24-Ф36
800 190 525 1488 750 380 920 24-Ф30 950 24-Ф33 950 24-Ф39
900 203 620 1655 125 380 1020 24-Ф30 1050 28-Ф33 1050 28-Ф39
1000 216 725 1765 1500 580 1120 28-Ф30 1160 28-Ф36 1170 28-Ф42
1200 254 780 1976 1500 580 1340 32-Ф33 1380 32-Ф39 1390 32-Ф48

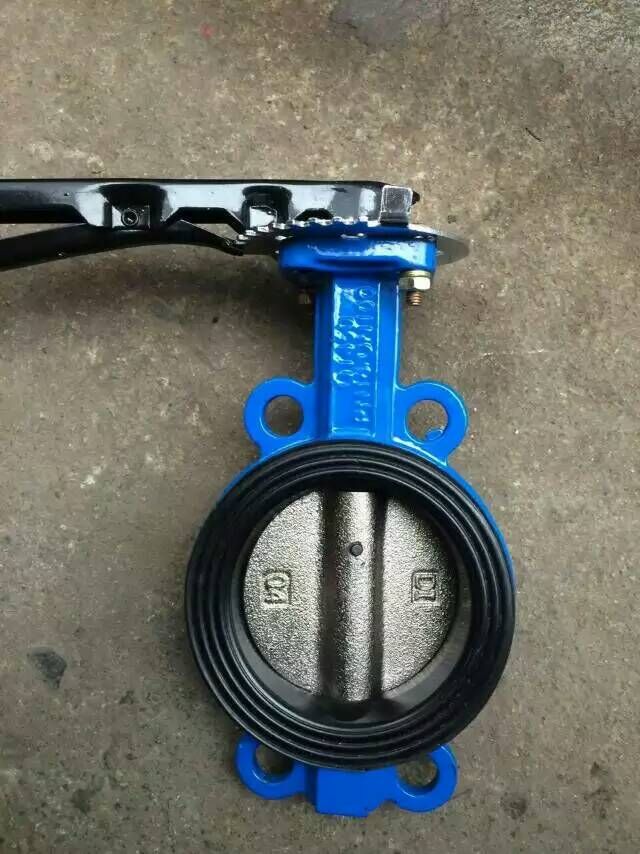

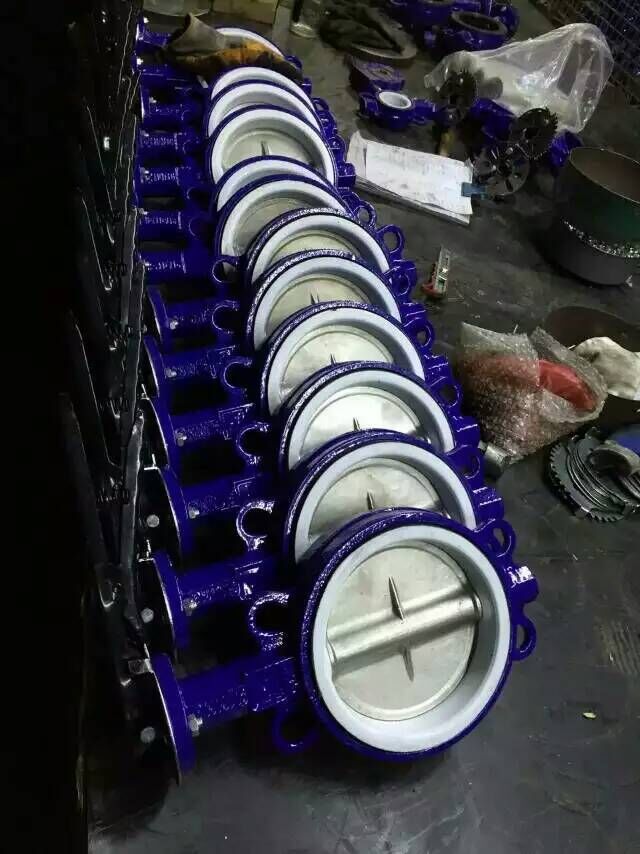

倉庫實物圖:
