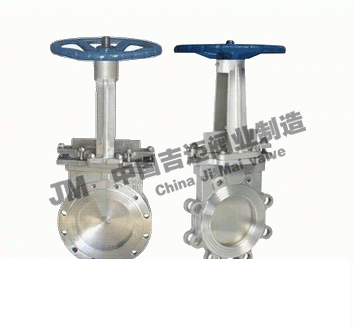

Z73H-10手動刀型閘閥


Z73H-10手動刀型閘閥
產品型號:Z73H
產品口徑:DN50-DN1200
產品壓力:1.0mpa-1.6mpa
連接方式:對夾,法蘭
閥體材質:鑄鐵,鑄鋼,不銹鋼
聯系 Q Q:2487747836
聯系傳真:021-51079323
聯系電話:021-51078382
公司Email:jmvalves@126.com
公司名稱:上海吉邁閥門制造有限公司
公司賬號:03403300040016116
開戶銀行:中國農業銀行上海都市路分理處
服務承諾:以客戶為根本,我公司盡己所能滿足客戶的要求,做好售后服務。 產品質量嚴格把關,在質保期(12個月)內,實行“三包”服務(包退、包換、包修)

產品說明   服務承諾   訂貨流程
上海吉邁閥門制造有限公司主要生產≦手動刀形閘閥≧也是國內閘閥生產商之一。公司創建以來,始終致力于閥門的科技管理和不斷創新,使企業走上了良性循環的規模化經營之路,擁有了一支專業的閥門設計和技術研發隊伍,形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述

Z73H-10手動刀型閘閥是一種具有輕型、結構簡單小巧、密封性能可靠、使用壽命長、具有切斷介質等優點,該刀型閘閥密封原理是通過閘板在關閉到底時,閘板斜切面碰到閥體上的鍥塊使得閘板緊靠密封面起到密封效果,并且閘板底部的斜切面具有切斷介質的功能,使得閥門不易受介質的堵塞卡阻。其結構可以做成硬密封、軟密封,可以根據客戶對密封要求選型。

Z73H-10手動刀型閘閥特點

1、可提升的閘板密封面,可刮除密封面上的粘著物,自動清除雜物;

2、不銹鋼閘板可防止腐蝕引起的密封泄漏;

3、整體的不銹鋼材質,可防止腐蝕破壞;

4、短結構長度,可節省原料、安裝空間,也有效支持管道強度;

5、科學的上密封填料設計,使上密封安全有效,經久耐用;

6、三角形的支架節省原材料,保證需要的力學性能;

7、閥體上的導向塊使閘板正確運動。擠壓快保證閘板有效密封;

8、閥體加強筋設計提高閥體強度;

9、可任意選用驅動機構;

10、V形閘板可作為調節使用。

Z73H-10手動刀型閘閥零件材料

體、蓋 閘閥 閥桿 密封面
不銹鋼、碳鋼、灰鑄鐵 碳鋼、不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金

Z73H-10手動刀型閘閥性能參數

公稱壓力(MPa) 殼體試驗(MPa) 密封試驗(MPa) 工作溫度 適用介質
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃
≤100℃
紙漿、污水、煤漿、灰、渣水混和物

Z73H-10手動刀型閘閥外形尺寸

MPa DN L D D1 D2 H N-M D0 W(Kg)
1.0 50 43 160 125 100 330 4-M16 180
65 46 180 145 120 360 4-M16 180
80 46 195 160 135 390 4-M16 220
100 52 215 180 155 440 8-M16 220
125 56 245 210 185 510 8-M16 230
150 56 280 240 210 600 8-M20 280
200 60 335 295 265 700 8-M20 360
250 68 390 350 320 840 12-M20 360
300 78 440 400 368 960 12-M20 400
350 78 500 460 428 1110 16-M20 400
400 102 565 515 482 1250 16-M22 400
450 114 615 565 532 1380 20-M22 530
500 127 670 620 585 1530 20-M22 530
600 154 780 725 685 1800 20-M27 600
700 165 895 840 800 2150 24-M27 600
800 190 1010 950 898 2420 24-M30 680
900 203 1110 1050 1005 2680 28-M30 680
1000 216 1220 1160 1115 3100 28-M30 700
1200 254 1450 1380 1325 3450 32-M36 800
